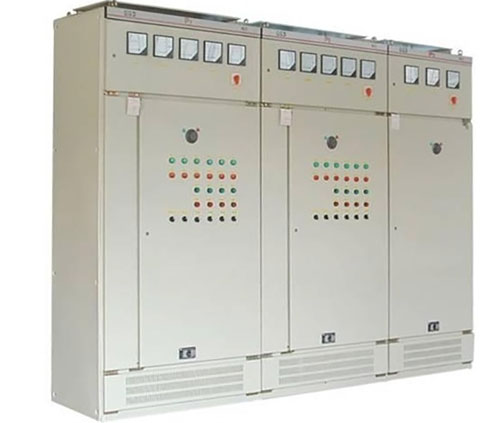

蘭州高低壓成套設備高低壓配電柜和配電箱的安全技術要求

1、配電箱、開關箱的箱體材料，一般選用鋼板，亦可選用絕緣板，但不宜選用木質材料。

2、電箱、開關箱應安裝端正、牢固、不得倒置、歪斜。固定式配電箱、開關箱的下底與地面垂直具體應大于1.3m、小于或者等于1.5m；移動式分配電箱、開關箱的下底與地面垂直的距離應大于等于0.6m、小于等于1.5m 。

3、進入高壓配電柜的電源線，嚴禁用插銷連接。

4、電箱之間的距離不宜太遠。分配電箱與開關箱的距離不超過30m。開關箱與固定式用電設備的水平距離不宜超過3m。

5、每臺用電設備應有各自的專用的開關箱。施工現場每臺用電設備應有各自專用的開關箱，且必須滿足“一機一閘一漏”要求，嚴禁用同一個開關電器直接控制兩臺及兩臺以上用電設備（包含插座）。開關箱中必須設漏電保護器，其額定漏電動作電流應不大于30ma，漏電動作時間應不大于0.1s。

6、為了確保安全，所有配電箱門應配鎖，不得在配電箱和開關箱內掛接或插接其他臨時用電設備，開關箱內嚴禁放置雜物。

7、配電箱（柜）的外涂層顏色應根據甲方的要求進行靜電噴塑，涂層應附著牢固，顏色均勻，無皺紋、剝落、斑點、漏噴等不良現象，在距離1米處觀察無明顯色差和反光，表面平整、干凈，無凹坑、劃痕等損傷現象。箱（柜）中使用的其他鍍鋅層的零部件，也應保證無剝落、斑點、鍍漏、生銹等不良現象，外表的質量都要達到上同等要求。箱（柜）內不得有雜物灰塵等。

 8、配電箱（柜）的機械要求。

配電箱箱體選用的鋼板厚度不小于1.5mm，配電柜柜體厚度不小于2.0mm厚度的冷軋鋼板制成，鋼板箱門、鋼板盤面厚度不小于2.0mm。背板的厚度不小于3.0mm。導軌必須結實，配電柜的結構應完整堅固。同時在非落地式配電箱背面的左下角和右上角焊出兩個承接耳，承接耳采用40*4的扁鋼，扁鋼長度為10cm。箱（柜）內部電氣元件的接法與裝配位置合理、進出線預留空洞數量、大小、形狀及箱（柜）的安裝方式等必須符合標準、圖集、設計圖紙具體參數的要求。預留的進出線開孔或敲落孔應有相應的密封件，在進出線裝配完畢后能保證達到三級密封要求。 配電箱（柜）的焊接、螺栓連接均應牢固，焊縫應均勻、光潔、無焊皮、焊穿、氣孔等不良現象；螺栓的連接應有平、彈簧墊圈、外露絲扣2—5扣。配電箱（柜）內部零件、開孔邊緣應平整光滑、無毛刺及裂口等。箱（柜）的活動部件啟畢靈活，在開閉過程中不得損壞涂層或鍍層，開啟角度不小于90度，門鎖采用暗鎖，門鎖應牢固可靠，在鎖上后不應有明顯的晃動，門鉸鏈采用金屬鍍鉻，當門長大于1.2米時裝設三個鉸鏈，小于1.2米時可采用兩個，鉸鏈應有足夠的承重能力，在四倍承重時（不小于10kg）保證不會產生性的變形。
